In qualità di fornitore esperto di molle ondulate, ho ricevuto numerose richieste riguardanti le loro varie proprietà. Una domanda che spesso emerge riguarda il coefficiente di dilatazione termica (CTE) delle molle ondulate. In questo blog approfondiremo il significato di questo coefficiente, il suo significato per le molle ondulate e il modo in cui influisce sulle loro prestazioni in diverse applicazioni.
Comprensione del coefficiente di dilatazione termica
Il coefficiente di dilatazione termica è una misura di quanto un materiale si espande o si contrae al variare della sua temperatura. È definito come la variazione frazionaria di lunghezza o volume per variazione unitaria di temperatura. Per la dilatazione lineare la formula è:
[ \alpha = \frac{\Delta L}{L_0 \Delta T} ]
dove (\alpha) è il coefficiente lineare di dilatazione termica, (\Delta L) è la variazione di lunghezza, (L_0) è la lunghezza originale e (\Delta T) è la variazione di temperatura.
Per l'espansione volumetrica, la formula è simile, ma comporta la variazione di volume ((\Delta V)) anziché di lunghezza:
[ \beta = \frac{\Delta V}{V_0 \Delta T} ]
dove (\beta) è il coefficiente volumetrico di dilatazione termica, (V_0) è il volume originale e (\Delta T) è la variazione di temperatura.
Il CTE è una proprietà importante perché influenza le dimensioni e le prestazioni dei materiali in applicazioni in cui le variazioni di temperatura sono significative. Se un materiale ha un CTE elevato, si espanderà o si contrarrà più rapidamente con i cambiamenti di temperatura, il che può portare a problemi come stress, deformazione o guasto se non adeguatamente presi in considerazione.
Il coefficiente di dilatazione termica delle Wave Springs
Le molle ondulate sono realizzate con una varietà di materiali, ciascuno con il proprio CTE unico. Alcuni materiali comuni utilizzati per le molle ondulate includono acciaio inossidabile, acciaio al carbonio e leghe di nichel. Il CET di questi materiali può variare in modo significativo, a seconda della loro composizione e microstruttura.
Ad esempio, l'acciaio inossidabile ha tipicamente un CET compreso tra 10 e 17 x 10^-6 /°C. L'acciaio al carbonio ha un CET leggermente inferiore, solitamente compreso tra 11 e 13 x 10^-6 /°C. Le leghe di nichel, invece, possono avere un ampio intervallo di valori CET, a seconda della loro composizione specifica. Alcune leghe di nichel, come Inconel, hanno un CTE relativamente basso, che le rende adatte per applicazioni in cui la stabilità dimensionale è fondamentale.
Il CET di una molla ondulata è una considerazione importante perché può influenzare le prestazioni della molla in diversi modi. Innanzitutto, può far sì che la molla cambi le sue dimensioni al variare della temperatura. Ciò può influire sulle caratteristiche di forza della molla, come la capacità di carico e la deflessione, che possono influire sulle prestazioni complessive del sistema in cui viene utilizzata la molla.
In secondo luogo, il CTE può causare lo sviluppo di stress termici in primavera. Se la molla è vincolata o montata in modo da impedirne l'espansione o la contrazione libera, queste sollecitazioni termiche possono portare alla deformazione o al cedimento della molla. Ciò è particolarmente importante nelle applicazioni in cui le variazioni di temperatura sono elevate o in cui la molla è soggetta a carico termico ciclico.
Impatto su prestazioni e applicazioni
Il coefficiente di dilatazione termica delle molle ondulate può avere un impatto significativo sulle loro prestazioni in diverse applicazioni. Ecco alcuni esempi:
Applicazioni ad alta temperatura
Nelle applicazioni ad alta temperatura, come i motori aerospaziali o i sistemi di scarico automobilistici, il CTE della molla ondulata può essere un fattore critico. Se il CET della molla è troppo alto, questa potrebbe espandersi eccessivamente alle alte temperature, causando la perdita del precarico o addirittura il cedimento. D'altra parte, se il CTE è troppo basso, la molla potrebbe non essere in grado di sopportare la dilatazione termica dei componenti circostanti, con conseguente stress e usura eccessivi.
Per risolvere questi problemi, le molle ondulate utilizzate in applicazioni ad alta temperatura sono spesso realizzate con materiali con bassi valori CTE, come le leghe di nichel. Questi materiali possono mantenere la stabilità dimensionale e le proprietà meccaniche alle alte temperature, garantendo prestazioni affidabili della molla e dell'intero sistema.
Strumentazione di precisione
Nella strumentazione di precisione, come orologi o dispositivi medici, anche il CTE della molla ondulata può essere importante. Queste applicazioni richiedono elevata precisione e accuratezza e anche piccole variazioni nelle dimensioni della molla dovute alle variazioni di temperatura possono influenzare le prestazioni dello strumento.
Per garantire la stabilità dimensionale, le molle ondulate utilizzate nella strumentazione di precisione sono spesso realizzate con materiali con bassi valori CTE e sono progettate per ridurre al minimo gli effetti della dilatazione termica. Ad esempio, la molla può essere progettata con una forma o geometria specifica che le consente di espandersi o contrarsi in modo controllato, oppure può essere montata in modo da compensare l'espansione termica.
Esposizione ambientale
Nelle applicazioni esterne o in ambienti difficili, come apparecchiature marine o industriali, la molla ondulata può essere esposta a un'ampia gamma di temperature e condizioni ambientali. Il CET della molla può influenzarne la resistenza alla corrosione e alla fatica, nonché la capacità di mantenere le prestazioni nel tempo.
Per migliorare la durata e le prestazioni delle molle ondulate in queste applicazioni, queste sono spesso realizzate con materiali con elevata resistenza alla corrosione e bassi valori CTE. Inoltre, la molla può essere rivestita o trattata per migliorarne ulteriormente la resistenza ai fattori ambientali.
Scegliere la molla ondulata giusta per la tua applicazione
Quando si seleziona una molla ondulata per la propria applicazione, è importante considerare il coefficiente di dilatazione termica del materiale della molla. Ecco alcuni fattori da tenere a mente:
Intervallo di temperatura
Determina l'intervallo di temperatura a cui sarà esposta la molla nella tua applicazione. Questo ti aiuterà a selezionare un materiale con un CTE adatto alle variazioni di temperatura previste.
Stabilità dimensionale
Se la stabilità dimensionale è fondamentale nella tua applicazione, scegli un materiale con un CTE basso. Ciò contribuirà a garantire che la molla mantenga le sue dimensioni e prestazioni in un ampio intervallo di temperature.
Compatibilità con altri materiali
Considerare la compatibilità del materiale della molla ondulata con altri materiali nel sistema. Se la molla è in contatto con altri componenti che hanno valori CTE diversi, è importante assicurarsi che le differenze di espansione e contrazione non causino stress o usura eccessivi.
Costo e disponibilità
Infine, considera il costo e la disponibilità del materiale della molla ondulata. Alcuni materiali, come le leghe di nichel, possono essere più costosi o meno facilmente disponibili rispetto ad altri. Bilanciare i requisiti prestazionali della vostra applicazione con il costo e la disponibilità del materiale è una parte importante del processo di selezione.
Altri tipi di molle e loro applicazioni
Oltre alle molle ondulate, esistono molti altri tipi di molle comunemente utilizzate in varie applicazioni. Ecco alcuni esempi:
- Molle a forza costante: Queste molle forniscono una forza costante su un'ampia gamma di deflessioni, rendendole adatte per applicazioni come cavi retrattili, tende per finestre e contrappesi.

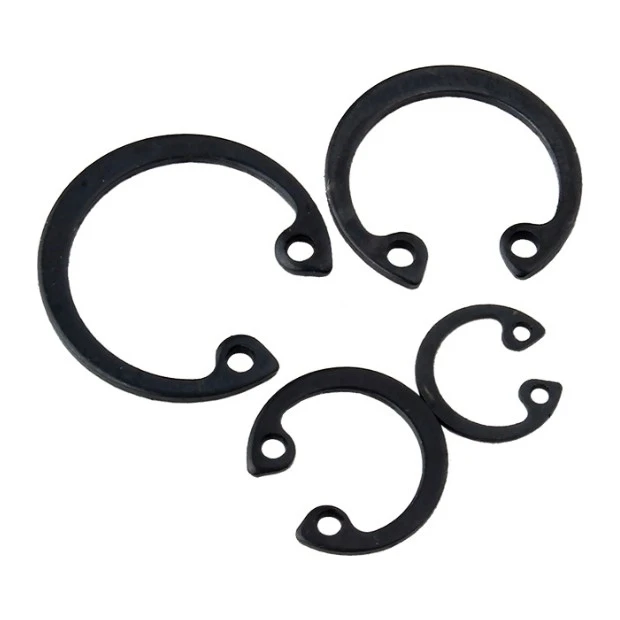

- Anelli di ritenzione: Gli anelli di sicurezza vengono utilizzati per mantenere i componenti in posizione su un albero o in un foro. Sono disponibili in una varietà di stili e dimensioni e possono essere realizzati con materiali diversi a seconda dei requisiti applicativi.
- Molle a filo: Le molle a filo sono realizzate piegando il filo in una forma o configurazione specifica. Possono essere utilizzati per un'ampia gamma di applicazioni, come il fissaggio di componenti, la fornitura di supporto o l'assorbimento degli urti.
Contattaci per le tue esigenze di Wave Spring
Se stai cercando molle ondulate di alta qualità o hai bisogno di assistenza nella scelta della molla giusta per la tua applicazione, siamo qui per aiutarti. In qualità di fornitore leader di molle ondulate, offriamo un'ampia gamma di prodotti realizzati con materiali diversi e con varie specifiche per soddisfare le vostre esigenze specifiche.
Il nostro team di ingegneri e tecnici esperti può fornirti consulenza e supporto esperti per assicurarti di ottenere la soluzione migliore per la tua applicazione. Contattaci oggi per discutere le tue esigenze e lasciaci aiutarti a trovare la molla ondulata perfetta per il tuo progetto.
Riferimenti
- "Scienza e ingegneria dei materiali: un'introduzione" di William D. Callister, Jr. e David G. Rethwisch
- "Manuale delle molle meccaniche" di Clarence P. SAE
- Schede tecniche di produttori di molle e fornitori di materiali
